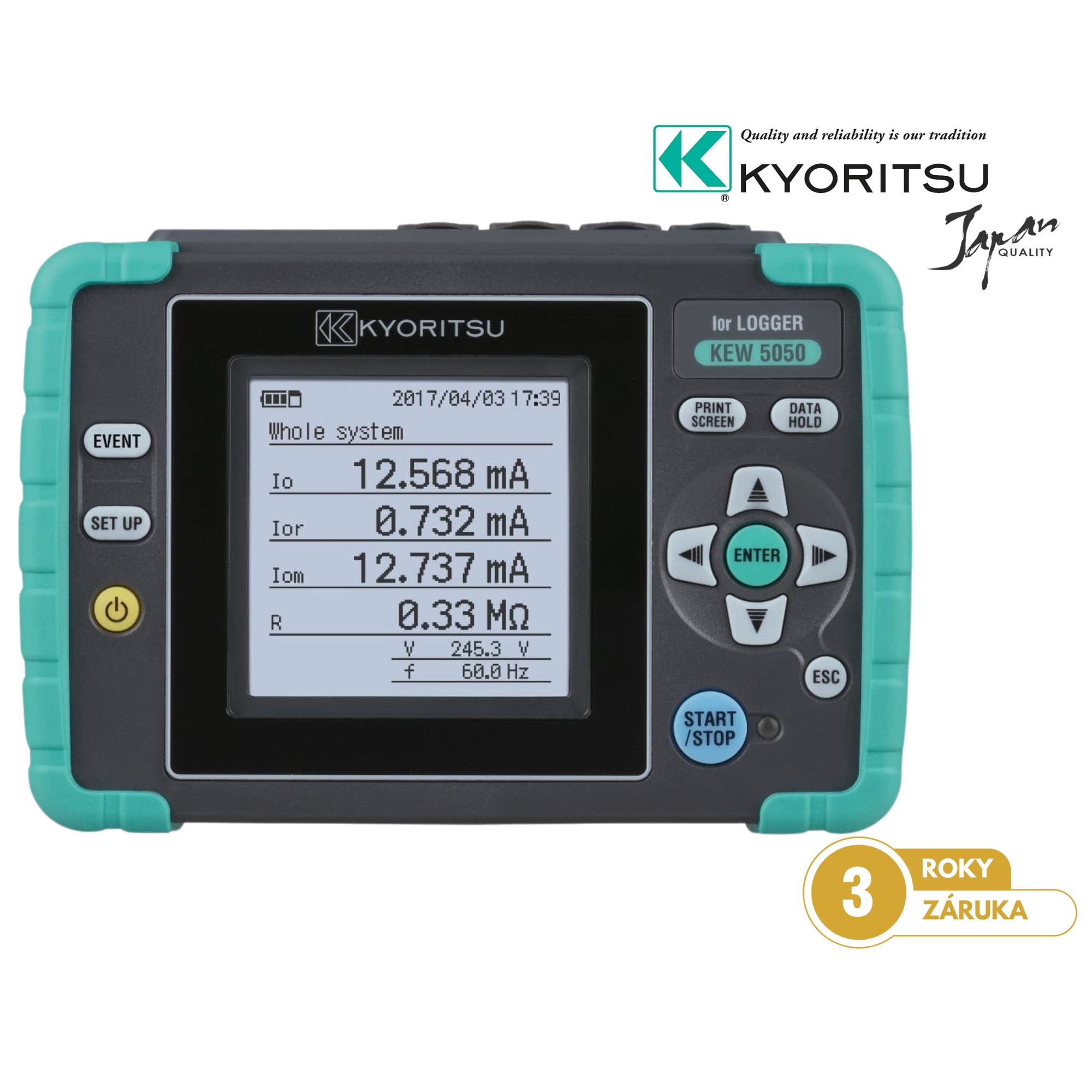

Záznamník unikajúcich prúdov KEW 5050

Vlastnosti KEW 5050:

• Umožňuje simultánne meranie a zaznamenáva až 4 kanály
• Podporuje rôzne elektroinštalačné systémy (jednofázové 2 a 3vodičové, trojfázové 3 a 4vodičové)
• Najrýchlejší interval 200 ms na meranie zvodového prúdu
• Ponúka tradičné meranie únikového aj záťažového prúdu
• Veľký grafický displej a magnet na zadnej strane na pripevnenie na kovové skrine
• Typ rozvodovej sústavy: 1P2W, 1P3W, 3P3W, 3P4W
• Ior: Zvodový prúd (Trms) iba s odporovými komponentmi
• Io: Zvodový prúd (Trms) so základnými frekvenciami 40 – 70Hz
• Iom: zvodový prúd (Trms) vrátane harmonických zložiek
• V: Referenčné napätie (Trms) so základnou vlnou 40 – 70Hz
• Vm: Referenčné napätie (Trms) vrátane harmonických zložiek
• R: Izolačný odpor, Frekvencia (Hz), Fázový uhol (θ)
• Interval záznamu: 200/400ms/1/5/15/30s/1/5/15/30m/1/2hod.
• Ior rozsah: 10.000 / 100.00 / 1000.0 mA / 10.000 A / AUTO
• Presnosť pre referenčné napätie sínusovej vlny 40 – 70Hz a 90V Trms alebo vyššia, ± 0,2% rdg ± 0,2% fs + presnosť senzora svorky
• Vzorkovacia rýchlosť 40,96ksps (každých 24,4μs), bez medzier, vypočítať
• Rozsah napätia: 1000.0 V
• Presnosť ± 0,2% rdg ± 0,2% fs pre priebehy sínusovej vlny 40 – 70Hz
• Uhol fáz (θ)
• Rozsah zobrazenia 0.0° – ± 180.0° (pokiaľ ide o fázu referenčného napätia ako 0.0°)
• Presnosť V rozsahu ± 0,5 ° pre vstupy o 10% alebo vyššom zvodovom prúde
• Frekvenčný rozsah 40 – 70Hz
• Napájanie: externé ( 240 V) alebo batérie 6x LR6 (AA) (1,5 V) (životnosť batérie cca 11 h)
• SD karta: 2 GB
• Komunikácia s PC: rozhranie USB Ver2.0
• Prevádzková teplota a vlhkosť: -10 až 50 °C, nižšia ako 85% RH (bez kondenzácie)
• Skladovacia teplota a vlhkosť: -20 až 60 °C nižšia ako 85% RH (bez kondenzácie)
• Bezpečnosť: IEC61010-1 CATⅣ 300V, CATⅢ 600V Stupeň znečistenia 2, IEC61010-2-030, IEC61010-031, IEC61326
• Rozmer: 165 × 115 × 57 mm
• Hmotnosť: 680 g (vrátane batérií)

Dodávka KEW5050 obsahuje:

• KEW 5050 záznamník unikajúcich prúdov
• KEW 7273 Napájací testovací vodič
• KEW 8262 AC adaptér
• KEW 7278 zemný kábel
• USB kábel KEW 7219
• KEW 8326-02 karta SD 2 GB
• KEW 9125 prepravný kufrík
• Značkovač káblov
• 6x batéria LR6 (AA)
• KEW Windows pro KEW 5050 (softvér)
